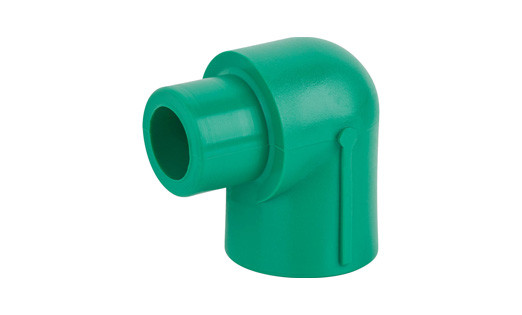

PPR Schweißfitting Winkel 90° i/a 20 mm
Art.-Nr. 74009Hersteller-Nr. 790170020
PP-R Winkel 90° i/a 20 mm. Der Winkel 90° i/a hat eine Schweißmuffe für das Rohr und ein Einsteckende, das direkt in eine Muffe oder ein Formteil geschweißt wird – das spart ein Rohrstück, wenn es eng wird.
| Anschluss | Schweißmuffe und Einsteckende |
|---|---|
| Rohr-Außendurchmesser | 20 mm (entspricht etwa DN 15) |
| Werkstoff | PP-R (Random-Copolymer-Polypropylen) |
| Verbindung | Heizelement-Muffenschweißen |
| Druckstufe | PN 25 |
| Temperatur | max. 70 °C |
| Einsatz | Trinkwasser kalt und warm, Heizung, Druckluft bis 20 bar bei max. 20 °C |
| Normen | ISO 15874, ISO 15494, DIN 8077/8078 |
Verschweißen
PP-R wird durch Heizelement-Muffenschweißen verbunden: Rohrende und Fittingmuffe werden gleichzeitig auf dem Schweißgerät bei rund 260 °C angewärmt, zusammengesteckt und verschmelzen dauerhaft dicht. Werte nach DVS 2207-11:
- 20 mm: Einschweißtiefe 14 mm, Anwärmen 5 s, Umstellen max. 4 s, Abkühlen 2 min
- Rohr rechtwinklig ablängen, Einschweißtiefe am Rohr markieren, Rohr und Muffe sauber und trocken halten.
- Rohr und Fitting gleichzeitig ohne Drehen auf die Heizeinsätze schieben und die Anwärmzeit einhalten.
- Abziehen, sofort ohne Drehen zusammenstecken, kurz ausrichten und dann abkühlen lassen.
Wichtig
- Trinkwarmwasser höchstens 70 °C – höhere Dauertemperaturen verkürzen die Lebensdauer.
- Kein Chlordioxid zur Desinfektion verwenden; freies Chlor am Hahn höchstens 0,2 mg/l.
- PP-R dehnt sich bei Wärme aus (0,15 mm je Meter und Grad) – bei Warmwasser- und Heizungsleitungen Dehnungsausgleich einplanen.
Passend dazu
- Muffe 20 mm
- Winkel 90° 20 mm
- T-Stück 20 mm
- Kappe 20 mm
- Übergangsmuffe mit Innengewinde 20 mm
- Schweißeinsatz 20 mm
Alle Fittings, Armaturen und Werkzeuge für PP-R: PP-R-Fittings.
