Gebo Anbohrschelle 3/4" x 1/2" Typ ANB
Art.-Nr. 17069Hersteller-Nr. 01.261.28.0201

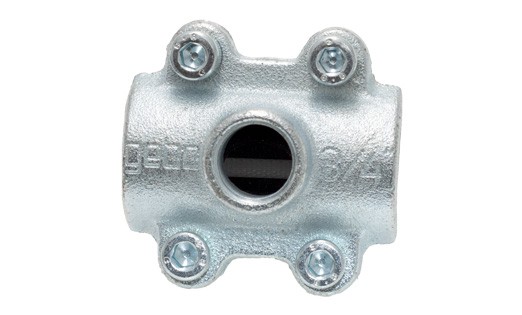

Gebo Temperguss-Anbohrschelle ANB 3/4" × 1/2". Damit setzen Sie nachträglich einen Abzweig mit Innengewinde 1/2" auf ein bestehendes Stahlrohr 26,9 mm – Schelle aufsetzen, verschrauben, durch den Abgang anbohren. Das Rohr muss dafür nicht aufgetrennt werden.
| Für Rohr | Stahlrohr Außen-Ø 26,9 mm (DN 20, 3/4") nach DIN EN 10255, DIN 2442, DIN EN 10220, ISO 65 |
|---|---|
| Abgang | Innengewinde Rp 1/2" nach ISO 7/1 |
| Werkstoffe | Ober- und Unterteil GGG40 (DIN EN 1563), galvanisch verzinkt · Inbusschrauben Stahl verzinkt, Festigkeit 8.8 · Manschette EPDM mit Loch, KTW-zugelassen |
| Druck / Temperatur | Wasser 10 bar bis 60 °C, 6 bar bis 90 °C · ölfreie Druckluft 10 bar bis 70 °C |
| Trinkwasser | bis 25 °C, Dichtung für Trinkwasser zugelassen |
| Abmessungen | Baulänge ca. 70 mm · Gewicht ca. 0,4 kg |
Typische Einsätze
- zusätzlicher Abgang an einer Trinkwasserleitung
- zusätzlicher Abgang an einer Heizungsleitung
Wichtig
- Zum Anbohren eine Lochsäge verwenden, damit das Innengewinde des Abgangs nicht beschädigt wird.
- Nicht für Gas und Öl.
Montage
- Rohr an der gewünschten Anbohrstelle reinigen.
- Dichtmanschette um das Rohr legen und so drehen, dass ihr Loch genau an der Anbohrstelle liegt.
- Oberteil mit dem Abgang so aufsetzen, dass sich Abgang und Loch in der Manschette decken.
- Unterteil um die Manschette legen, Inbusschrauben eindrehen und über Kreuz anziehen.
- Durch den Abgang mit geeignetem Werkzeug anbohren.
Welche Gebo-Schelle passt?
- Kupferrohr 10–42 mm: Messing-Dichtschelle MD
- Stahl-Gewinderohr 1/2" bis 2": Temperguss-Dichtschelle DS
- nach Spannbereich, auch Guss-, Edelstahl- und Kunststoffrohr: Unifix Mini, Middle und Maxi
- nachträglicher Abzweig an Stahlrohr: Anbohrschelle ANB
