Gebo Verschraubung IG Typ I 2" (60,3 mm)

Name: Gebo Verschraubung IG Typ I 2" (60,3 mm)
Brand: Gebo Original
SKU: 17040
Price: 51.79 EUR
Availability: InStock

Art.-Nr. 17040Hersteller-Nr. 01.150.01.06

€ 51,79

inkl. 19% MwSt., zzgl. Versand ab € 5,60

Lieferzeit ca. 1-3 Tage

Auf den Merkzettel

Größe: 2" (60,3 mm)

3/8" (17,2 mm)1/2" (21,3 mm)3/4" (26,9 mm)1" (33,7 mm)1 1/4" (42,4 mm)1 1/2" (48,3 mm)2" (60,3 mm)

Frage zum Artikel?Drucken

Beschreibung Hersteller Datenblätter Zubehör

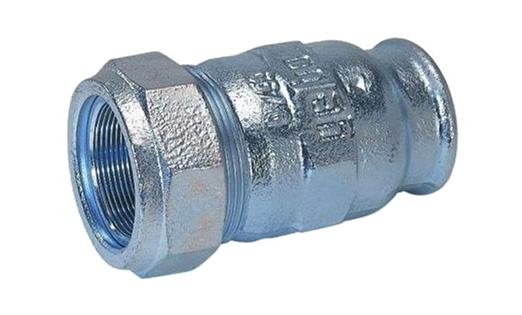

Gebo Typ I – Innengewinde 2" auf Stahlrohr 60,3 mm. Der Klemmverbinder aus Temperguss verbindet glattes Stahlrohr ohne Gewinde mit einem Bauteil mit Außengewinde 2" – ohne Gewindeschneiden und ohne Schweißen. Ideal für Reparaturen, Umbauten und schnelle Anschlüsse.

Auf einen Blick

Anschluss	Innengewinde 2" (nach ISO 7/1) × Stahlrohr 60,3 mm
Werkstoff	Temperguss verzinkt
Passende Rohre	Stahlrohr nach DIN EN 10255 (früher DIN 2440 / 2441), DIN 2442, DIN 2448 / DIN 2458 Reihe 1 und ISO 65
Betriebsdruck	Wasser PN 16 · Druckluft PN 12,5 · Öl PN 6 · Gas PN 5 · Feuerlöschleitungen (VdS) PN 12,5
Temperatur	Trinkwasser bis 25 °C · Heizwasser bis 80 °C · Druckluft bis 70 °C · Öl bis 40 °C · Gas −20 bis +60 °C
Maße	Baulänge ca. 130 mm · Schlüsselweite 90 · Gewicht ca. 1,6 kg
Einschubtiefe	40 bis 85 mm

Wichtig

Trinkwasser: nur mit Gebo Dichtring aus EPDM DN 50 (separat erhältlich)
Gas: nur außerhalb von Gebäuden
Heizöl und Dieselkraftstoffe: TRBF beachten
Heizung: Dichtungen bis 80 °C – Gebo empfiehlt für verzinkte Teile dauerhaft höchstens 60 °C (Korrosionsschutz)

Einsatzbereiche

Heizungsanlagen
Hausanschlussleitungen der Gas- und Trinkwasserversorgung
Feuerlöschleitungen (VdS-geprüft)
Druckluftleitungen
Heizöl- und Dieselkraftstoffleitungen

Vorteile

kraftschlüssig: zug- und schubfest, für den dauerhaften Einsatz
bis 3° abwinkelbar
als Potentialausgleich geeignet

Welcher Typ passt?

Typ A – Außengewinde: Übergangsverschraubungen
Typ I – Innengewinde (dieser Artikel): Übergangsverschraubungen
Typ O – beidseitig klemmen, Rohr auf Rohr: Kupplungsstücke
Typ T – T-Stück, Abgang mit Innengewinde: T-Stücke
Typ EK – Endkappe, verschließt das Rohr: Endkappen
Typ WO – Winkel 90°, beidseitig klemmen: Winkel
Typ WA – Winkel 90° mit Außengewinde: Winkel
AF, IF, OF, TF – dieselben Typen in Flanschausführung für 2 1/2" und 3"

Montage

Rohr rechtwinklig abtrennen, entgraten und von Anstrichen reinigen – das Rohr muss glatt, unverformt und ohne Gewinde sein.
Überwurfmutter, Klemmring, Vorlegering und Dichtelement auf das Rohr schieben, das Dichtelement mindestens 10 mm über das Rohrende. Klemmring mit der Markierungsrille zur Mutter bei geradem Einbau, zum Verbinder bei abgewinkeltem Einbau.
Das Rohr einführen – Einschubtiefe 40 bis 85 mm, nicht bis zum Anschlag. Sitz prüfen.
Überwurfmutter fest anziehen, ohne dass sich das Rohr mitdreht – Richtwert mit Drehmomentschlüssel 200 Nm. Das Außengewinde des Gegenstücks dichten Sie z. B. mit Dichtband ein.

Maßgeblich ist die Montageanleitung von Gebo.
