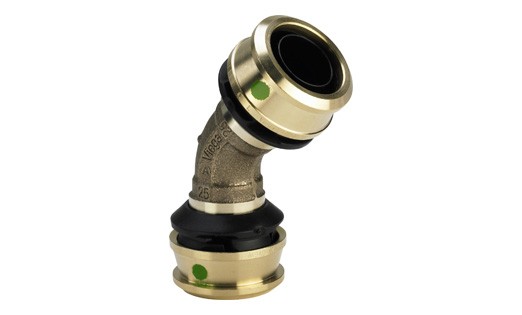

Viega Raxofix Bogen 45° 50 mm - Modell 5326
Art.-Nr. 11597Hersteller-Nr. 647100EAN 4015211647100
Viega Raxofix Bogen 45° 50 mm - Modell 5326. Der Bogen 45° ändert die Richtung der Leitung – bei kleinen Dimensionen lässt sich das Rohr oft auch von Hand biegen.
| Modell | 5326 |
|---|---|
| Größe | 50 mm |
| Anschlüsse | zwei Pressanschlüsse 50 mm |
| Werkstoff | Rotguss bzw. Siliziumbronze |
| Sicherheit | SC-Contur: unverpresst undicht; Sichtfenster zur Kontrolle der Einstecktiefe |
| Trinkwasser | bis 70 °C, bis 10 bar |
| Heizung | bis 80 °C, bis 10 bar |
| Rohr | Viega Raxofix-Mehrschichtverbundrohr mit Sauerstoffsperrschicht |
| Pressbacken | Viega Raxofix-Pressbacke in passender Größe |
Einsatzbereiche
- Trinkwasser-Installationen
- Heizungs-Installationen
- Regenwasser und Druckluft
Montage
- Rohr rechtwinklig ablängen – bis 25 mm mit der Rohrschere, ab 32 mm mit dem Rohrabschneider.
- Rohr in den Pressverbinder schieben, bis das Rohrende im Sichtfenster zu sehen ist.
- Mit der Raxofix-Pressbacke in passender Größe verpressen.
- Dichtheitsprüfung durchführen – nicht verpresste Verbindungen fallen durch die SC-Contur auf.
Wichtig
- Nur mit Viega Raxofix-Rohr verwenden – das Mischen mit anderen Kunststoffrohrsystemen wie Sanfix Fosta ist laut Viega unzulässig.
- Rohr nicht unmittelbar am Pressverbinder biegen, sonst kann es knicken.
