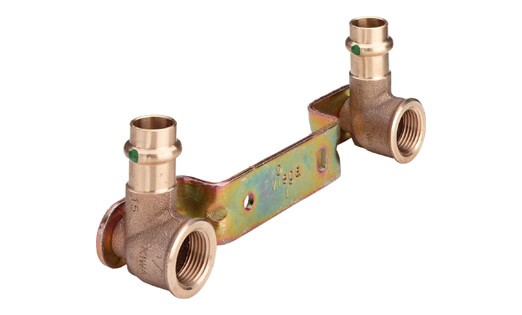

Viega Sanpress Montageeinheit gekröpft 15 mm x 1/2" x 150 mm - Modell 2222
Art.-Nr. 11491Hersteller-Nr. 295462EAN 4015211295462
Viega Sanpress Montageeinheit gekröpft 15 mm x 1/2" x 150 mm - Modell 2222. Die Montageeinheit trägt zwei Wandscheiben im festen Abstand (Stichmaß) – für den Anschluss von Armaturen wie Waschtisch-, Spülen- oder Wannenbatterie. Die gekröpfte Ausführung hält die Anschlüsse vor der Wand.
| Modell | 2222 |
|---|---|
| Größe | 15 mm x 1/2", Stichmaß 150 mm |
| Anschlüsse | zwei Wandscheiben mit Pressmuffe 15 mm und Innengewinde 1/2" auf einer Montageschiene |
| Werkstoff | Rotguss bzw. Siliziumbronze |
| Dichtelement | EPDM, werkseitig eingelegt |
| Sicherheit | SC-Contur: unverpresst garantiert undicht, fällt bei der Dichtheitsprüfung auf |
| Nenndruck | PN 16 |
| Trinkwasser | bis 80 °C (kurzzeitig 95 °C), bis 10 bar |
| Heizung | bis 105 °C |
| Druckluft | trocken, bis 60 °C |
| Rohr | Edelstahlrohr Sanpress Inox (1.4401, 1.4521) und Kupferrohr nach DIN EN 1057, 12 bis 54 mm |
Einsatzbereiche
- Trinkwasser-Installationen (DIN 1988-200, DIN EN 806)
- Heizungs- und Industrieanlagen, Kühlwasser im geschlossenen Kreislauf
- Solaranlagen mit Flachkollektoren
- Druckluftanlagen, trocken
Montage
- Rohr rechtwinklig ablängen, innen und außen entgraten.
- Prüfen, ob das Dichtelement sauber im Pressverbinder sitzt.
- Einstecktiefe markieren und den Pressverbinder bis zum Anschlag aufschieben.
- Gewinde und Verschraubungen zuerst herstellen, danach verpressen.
- Dichtheitsprüfung durchführen – nicht verpresste Verbindungen fallen durch die SC-Contur auf.
Wichtig
- Nicht für Gas – dafür gibt es Viega Sanpress Inox G bzw. Profipress G.
- Edelstahl und verzinkten Stahl nicht unmittelbar verbinden – dazwischen Übergänge aus Rotguss setzen.
Alle Formteile: Viega Sanpress.
