Temperguss Fitting schwarz Winkelverschraubung konisch dichtend (i/i) 3/4" - Nr. 96
Art.-Nr. 19036Hersteller-Nr. 14096020EAN 4029652141264

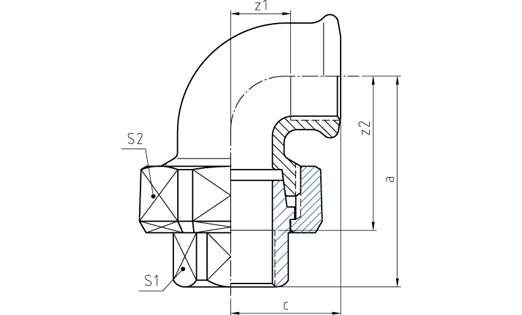

Temperguss Winkelverschraubung konisch dichtend (i/i) 3/4", Nr. 96. Winkel 90° und lösbare Verbindung in einem Teil. Sie dichtet konisch Metall auf Metall, ohne zusätzliche Dichtung, und lässt sich jederzeit wieder lösen. Passt zu schwarzem Stahlrohr mit 26,9 mm Außendurchmesser.
| Figur | Nr. 96 – Winkelverschraubung konisch dichtend i/i |
|---|---|
| Anschluss | Innengewinde Rp 3/4 × Innengewinde Rp 3/4 nach EN 10226 |
| Nennweite | DN 20 (3/4") |
| Passend für | Stahlrohr mit 26,9 mm Außendurchmesser |
| Werkstoff | Temperguss nach DIN EN 10242, schwarz (unbeschichtet) |
| Betrieb | bis 25 bar bei −20 bis 120 °C |
| Einsatz | geschlossene Heizungsanlagen und Gasleitungen mit schwarzem Stahlrohr |
Wichtig
- Nicht für Trinkwasser – schwarzer Temperguss ist unbeschichtet. Für Wasserleitungen gibt es die verzinkte Ausführung.
- Für Gas nur dafür zugelassene Dichtmittel verwenden. Arbeiten an Gasleitungen darf nur ein eingetragener Fachbetrieb ausführen.
- Verschraubungen nur als komplette Einheit verwenden – Einzelteile verschiedener Hersteller passen nicht zwingend zusammen (EN 10242).
Einbau
- Außengewinde (kegelig) mit Hanf und Dichtpaste oder mit PTFE-Band eindichten – am Rohr bzw. Nippel, auf das es geschraubt wird.
- Fest einschrauben – das kegelige Gewinde klemmt sich im zylindrischen Innengewinde fest.
- Zum Ausrichten nur weiterdrehen, nicht zurückdrehen – sonst kann die Verbindung undicht werden.
- Die Überwurfmutter ohne Hanf oder Paste anziehen – abgedichtet wird an der Dichtfläche, nicht im Gewinde der Mutter.
Passend dazu
- Nr. 90 Winkel 90° (i/i) 3/4"
- Nr. 1a Bogen 90° kurz (i/a) 3/4"
- Nr. 130 T-Stück 3/4"
- Nr. 270 Muffe 3/4"
- Nr. 280 Doppelnippel 3/4"
- Nr. 330 Verschraubung flach dichtend (i/i) 3/4"
- Nr. 300 Kappe 3/4"
- Nr. 290 Stopfen mit Rand 3/4"
Alle Formteile und welches wofür passt: Temperguss schwarz.
